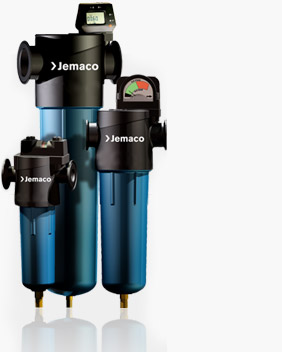

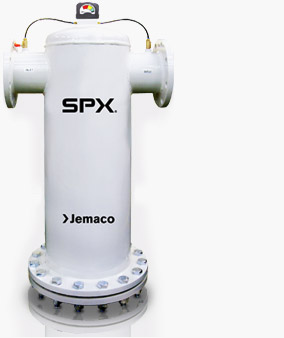

NGF SERIES

New Generation Filter (Compressed Air filter)

필터의 성능이 확보되지 않으면 아무리 값비싼 에어 드라이어도 제 기능을 발휘할 수 없다는 전제 아래, SPX FLOW만이 보유한 특허 받은 엘리먼트를 적용하여 필터의 차압 발생은 최소화하고 필터링 성능은 탁월하게 구현하는 최상의 기술을 조화한 제품.
생산설비의 효율 향상과 수명 연장을 통하여 에너지 효율을 높이고 운전비용을 대폭 절감한다.

카탈로그 다운로드
제품이미지
제품특징
제품이미지

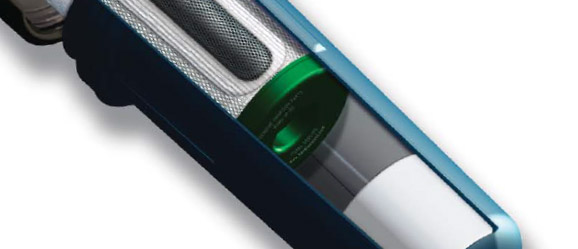

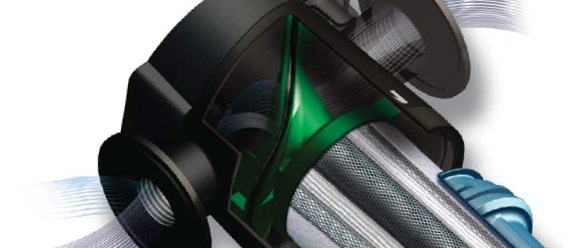

  • 특허 받은 엘리먼트 디자인, Venturi-WaveTM
  • 최적화된 유체 흐름으로 압력 손실 최소화

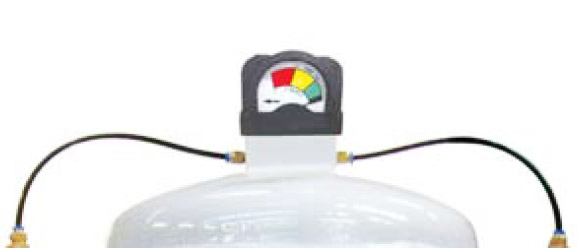

  • 차별화된 차압 관리와 성능으로 운전경비 절감

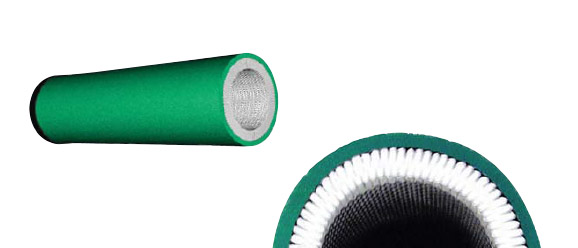

  • 고성능의 깊이 있는 주름형 엘리먼트 디자인
  • 필터여과면적 및 효율 증대, 일발 필터 대비 차압 50% 감소
제품이미지
  • 간편한 엘리먼트 Grade 구분, 고객 식별 용이
  • 차압 감소와 설치 편리를 고려한 하우징 인/아웃 플랜지 타입 배관
  • 내부식성을 고려한 폴리에스터 에폭시 더블 코팅
  • 응축수 배출 용이, 안정적인 성능 제공하는 하우징 디자인
타입별 용도
제품이미지
Grade S
세퍼레이터/ 필터, 대량의 액체 및 고체 제거를 위한 필터
제품이미지
Grade P/ PD
일반적인 불순물
제거를 위한 필터
제품이미지
Grade H
Oil Free
공기가 필요한 산업현장을 위한 필터
제품이미지
Grade U
매우 미세한 유분까지 제거할 필요가 있는 산업현장을 위한 필터
제품이미지
Grade C
유증기 제거 및 가스 처리, 호흡용 에어가 필요한 산업현장을 위한 필터

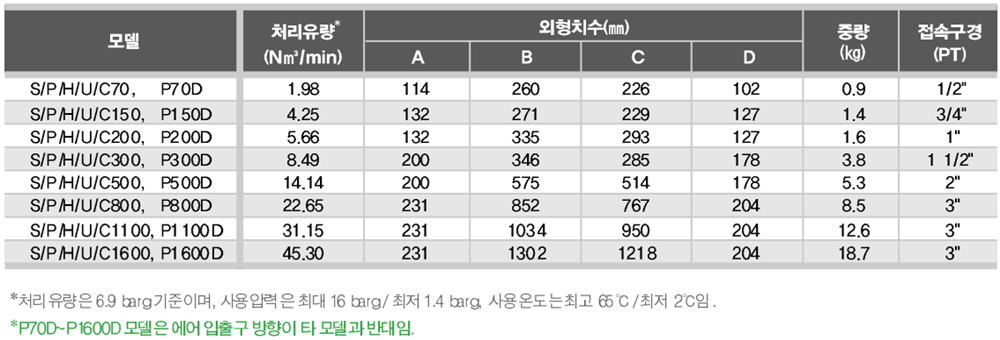

모델별 사양
제품이미지

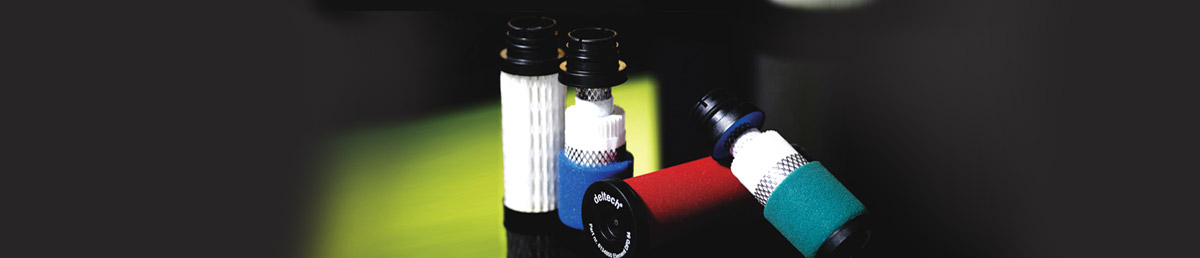

JF SERIES II

에어필터의 스탠다드

에어 필터에 고품격 주름형 엘리먼트를 본격적으로 적용하여 차원이 다른 성능을 구현하고, 용도에 따라 세분화된 5가지 타입의 엘리먼트로 사용 환경에 맞추어 적합하게 선택하여 사용하는 에어 필터의 스탠다드와 같은 제품.

카탈로그 다운로드
제품이미지
제품특징
제품이미지
  • Two-in-One 디자인의 주름형 엘리먼트
  • 반 타사 필터 대비 3~5배 이상의 여과 면적
  • 액체 및 미스트 상태의 유수분 완벽 제거
제품이미지
  • 넓은 단면적으로 압력 강하 낮고 에너지 절감
  • 최하단으로 응축수 및 불순물 배출, Carry-over 방지
  • 실리콘 미사용, 모든 산업분야 사용 가능
타입별 용도
  • 1. GF (Coarse Particulate)
    불순물 입자 제거, 냉동식 에어 드라이어 전단 필터
  • 2. PF (Coarse Coalescing)
    일반적인 여과 기능 필터 또는 고기능성 필터의 수명 연장을 돕는 전단 필터, 냉동식 에어 드라이어 후단 필터
  • 3. HF (High Efficiency Coalescing)
    에어로졸 미스트 및 액체 상태 유분 제거에 탁월한 고기능성 필터
  • 4. DF (Fine Particulate)
    공기 중 미세한 불순물 입자 제거에 탁월, 흡착식 에어 드라이어 후단 필터
  • 5. CF (Vapor)
    활성탄소와 결합하여 탄화수소가스 제거, 유기적 오염 물질 및 이와 관련한 맛, 냄새 제거에 효과적인 필터

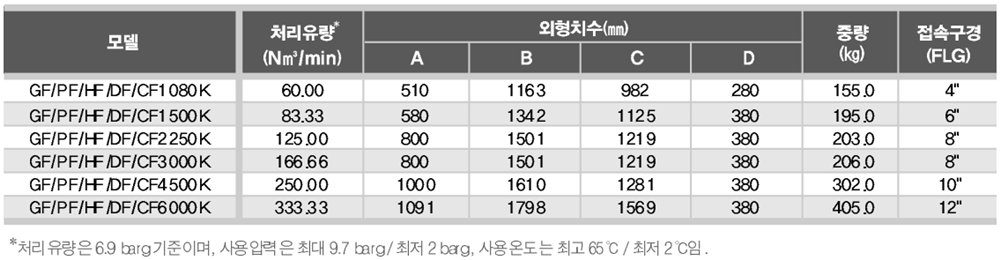

모델별 사양
제품이미지

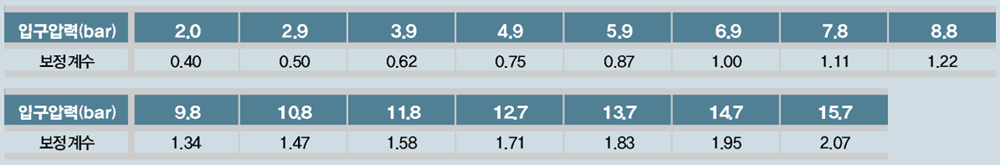

압력 보정표
제품이미지

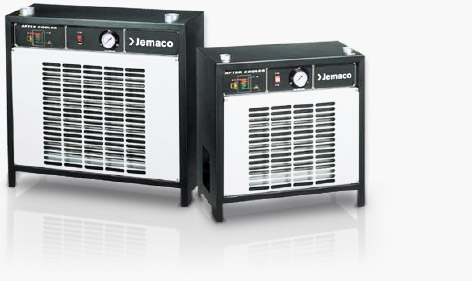

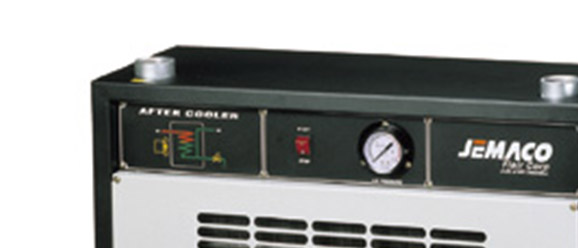

JAC SERIES

애프터쿨러

고온 다습한 압축공기를 1차적으로 냉각하여 수분을 효과적으로 응축, 제거하여 안정적인 온도로 공급하는 압축공기 시스템의 완성을 위한 필수적인 보조장치.

카탈로그 다운로드
제품이미지
제품특징
제품이미지
  • 설치가 간단하고, 유지 및 보수 용이
  • 고순도 알루미늄 핀, 동 튜브 사용으로 냉각 효율 높임
  • 멀티 써킷 디자인으로 열교환기 차압 최소화
  • 특수강판, 고열처리 분체 도장 케이스 사용
  • 크기는 작고, 강력한 파워의 자기 윤활 특수 모터 적용

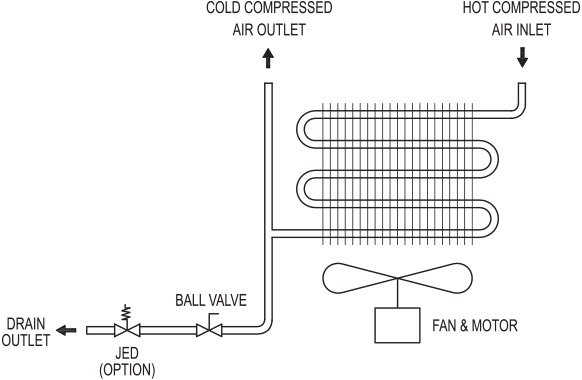

작동원리
제품이미지
  • 1. 모터 구동 팬에 흡입되는 외기는 열교환기를 가로질러 나가고, 동 튜브를 지나는 압축공기의 냉각 과정 동안 압축공기 속 수증기가 응축되어 제거된다.
  • 2. (세퍼레이터 설치는 선택사양) 애프터쿨러가 압축공기의 온도를 계속 냉각시켜 압축공기의 온도가 낮아질수록 더욱 많은 응축수가 제거된다.

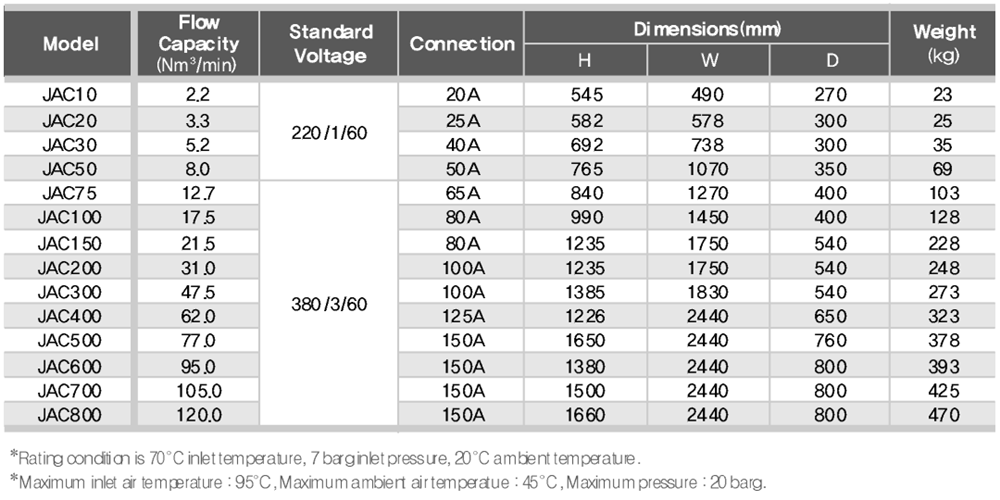

모델별 사양
제품이미지

응축수 및 트랩에 관하여

압축공기 시스템에서의 응축수 제거는 절대적이며, 발생된 응축수를 배출하지 못하면 냉동식 드라이어나 에프터 쿨러 등에서 캐리오버하는 응축수가 후 공정의 장비에 심각한 문제와 손실을 끼칠 수 있습니다.

카탈로그 다운로드
일반적으로 사용되는 트랩의 특징
Manual Ball Value
응축수 배출을 위해 밸브를 열린 채로 방치함으로써 값비싼 압축공기가 배출되며 이로 인하여 시스템 압력의 저하로 장비의 작동을 방해할 수 있습니다.
일반 Mechanical float type
응축수에 포함된 오일이나 이물질에 의해 트랩의 open / close를 조정하는 콘트롤 라인의 오리피스가 막히게 되거나 소형의 플로트가 동작하지 않는 경우가 발생하여 트랩이 열린 상태로 고정되는 경우가 빈번하게 발생되어 압축공기의 손실로 유지 비용이 많이 발생될 수 있습니다.
센서에 의한 전자 트랩
오일이나 이물질에 의해 센서 부분이 오염되어 오작동의 원인이 되며, 결로 현상으로 인하여 기판이 소손될 수 있습니다.
또한 오작동시에는 자체적으로 수리가 어렵습니다.
Timer에 의한 전자 트랩
소량의 응축수가 발생하는 곳에는 적당하지만 압축공기의 소모가 많으며 사용 여건에 따라 동작 시간을 적절히 조정 할 필요가 있습니다.
스팀 트랩
스팀용으로 제작된 제품으로 정상 동작 및 응축수가 없는 경우애도 지속적으로 압축공기의 손실이 있습니다.
Drain Trap Video
WRDT-200 자동 작동 영상

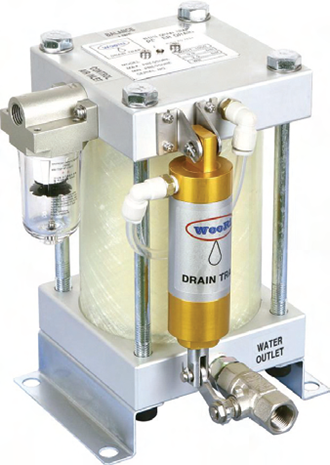

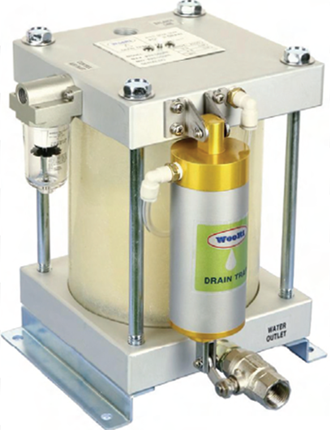

파워 드레인 트랩 WRDT-1000, 2000

장점
배출구의 크기가 크다. (15A BALL VALVE)
동작의 신뢰성이 뛰어나다.
수동 배출 기능이 있다.
압축공기의 소모가 거의 없다.
FLOAT의 위치 결정이 뛰어나다.
유지보수가 간단하다.
동작 상태를 육안으로 확인이 가능하다.
전원 연결이 필요없다.
대용량의 응축수를 처리한다.
동결방지 히터 설치가 가능하다.
(WRDR-2000 OPTION)
적용품목
스케일이나 이물질에 의해 자주 막히는 곳.
Air Reciever Tank, After Cooler
많은 량의 응축수가 발생하는 곳.
Inter Cooler, Separator
오일이 유입되어 트랩이 자주 고장 나는 곳.
Air Pre Filter, Refrigerated Air Dryer
볼 밸브를 열어 놓고 사용하는 곳.
Air Compressor, Air Pocket
방폭지역에 설치된 압축공기의 설비

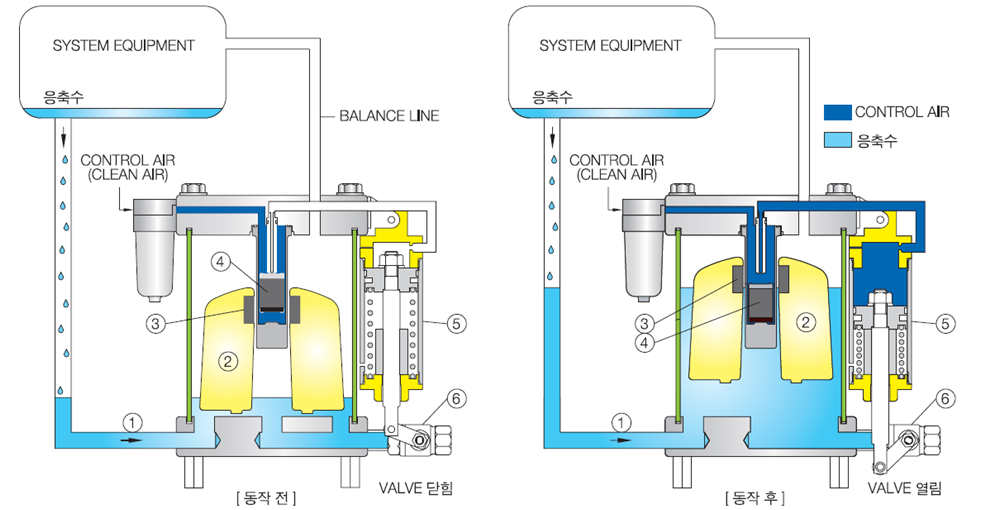

작동원리

응축수 Inlet①를 통하여 응축수가 트랩 내부로 유입된다. (설치방법 참조)
유입된 응축수가 일정량(2/3정도)이 되면 Float②에 부력이 발생하여 위쪽 방향으로 뜨게 된다.
이떄 Float②에 고정된 외부 Magnet③은 내부의 Magnet④을 아래 방향으로 움직이게 한다.
외부 Magnet③과 내부 Magnet④은 서로 같은 극으로 조립되어 있어, 어떠한 경우에도 밀어내는 방향으로 힘이 작용하며, 어떠한 경우에도 서로 붙지 않는다.
내부 Magnet④가 아래로 움직이면 Control air가 에어실린더⑤의 상부로 공급되어 실린더가 아래로 동작하며 이때 볼 밸브(Φ15)⑥이 열리게 되며, 트랩 내부의 응축수가 배출된다. 내부의 응축수가 배출되어 응축수량이 약 1/4정도 남게 되면 Float②는 아래로 움직이게 되며 이때 Magnet③의 작용에 의해 내부 Magnet④가 위쪽으로 움직이며 실린더⑤로 공급되는 Control Air를 차단하게 된다.
에어실린더⑤은 커버에 구성된 홀을 통하여 잔압을 배출하고 스프링에 의해서 복귀되며, 볼 밸브는 닫히게 된다.
위의 과정 중 실린더가 동작하여 응축수를 배출하고 다시 닫히는 순간까지 약 2~3초 이내에 이루어지며, 하단부에 응축수가 잔류하게 되므로 압축공기의 손실이 없다.

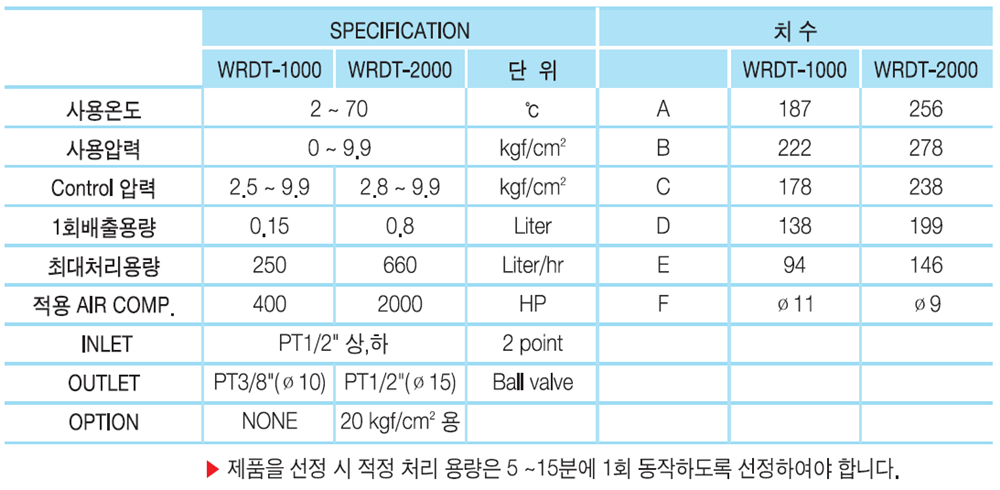

사양표

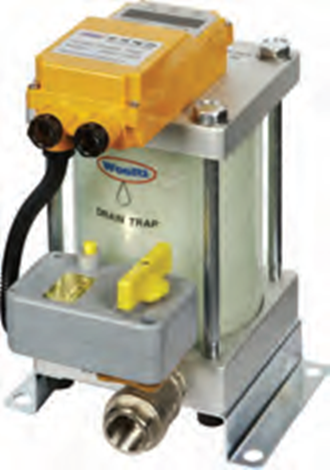

파워드레인 트랩 WRET-1500, 3000

장점
배출구의 크기가 크다. (15A 전동 볼 밸브)
동작의 신뢰성이 뛰어나다.
수동 배출 기능이 있다.
압축공기의 손실이 없다.
동작 회수를 표시하는 카운터가 내장되어 있다.
유지보수가 간단하다.
동작 상태를 육안으로 확인이 가능하다.
트랩의 이상 발생시 ALARM 기능 및 접점이 있다.
대용량의 응축수를 처리한다.
동결방지 히터 설치가 가능하다. (OPTION)
RS-485 통신이 가능하다. (OPTION)

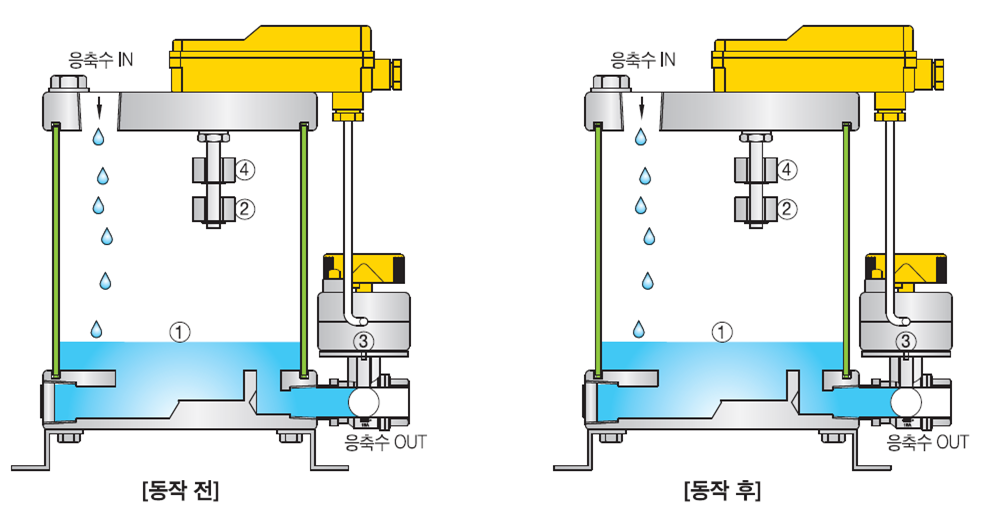

작동원리
  • 1) 열림 : 응축수가 INLET을 통하여 트랩 내부 ①로 유입되면 내부의 수위가 점차 높아진다. 수위가 Low level②의 위치에 도달하면 플로트 스위치가 동작하여 전기적 신호에 의해 전동밸브③을 열어서 응축수를 배출한다.
  • 2) 닫힘 : 응축수가 전동 밸브를 통하여 배출되면 수위가 낮아지며, 플로트 스위치②가 원래의 위치에 도달하여도 내부의 셋팅된 시간 동안 계속해서 밸브는 열려져 있으며, 셋팅 시간이 지난 이후에 밸브는 닫힌다.
    (셋팅된 시간은 각각의 모델에 따라 다르면 에어 손실이 전혀 없도록 조정되어 있다.)

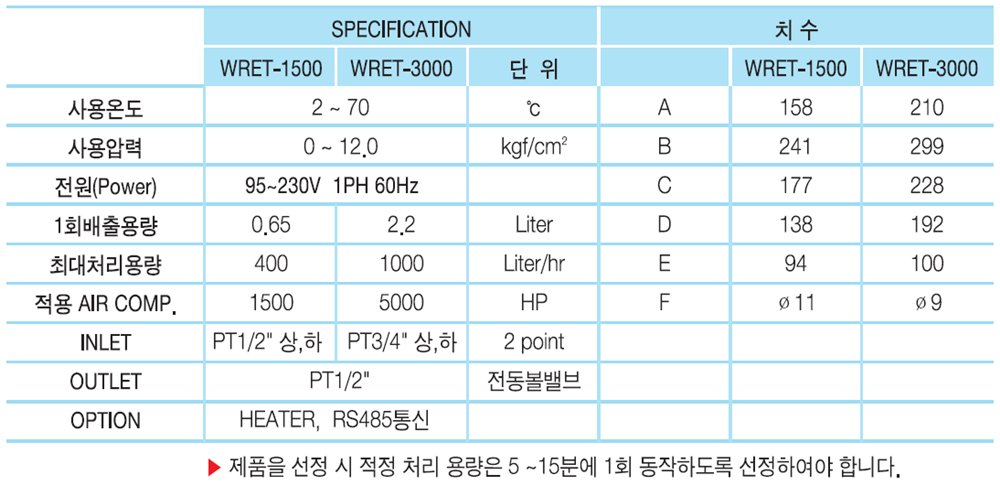

사양표

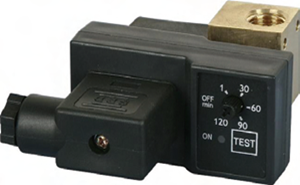

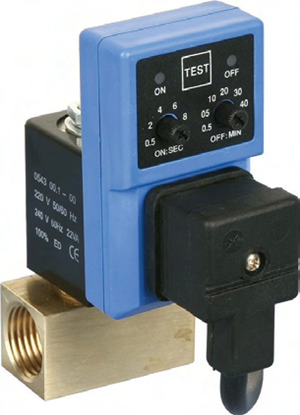

전자 드레인 트랩 WRED-Series

제품이미지
제품이미지
장점
LED 램프를 부착하여 동작 상태 확인이 가능하다.
테스트 버튼으 부착하여 동작에 관계없이 수시 점검이 가능하다.
타이머의 조정으로 개폐 시작의 조절이 가능하다.
설치 방향에 관계없이 설치할 수 있다.
잔류 응축수를 완전히 제거하여 동파의 위험이 낮다.
CE 마크를 획득한 코일을 사용하여 동작의 신뢰성이 높다.
청소 밸브가 부착된 스트레이너를 사용하여 막힘과 스트레이너의 청소를 동시에 해결 하였습니다.
SPECIFICATION
MODEL IN/OUT 전원 사용압력 사용온도 배출용량 Open시간 Open간격
WRET-08 1/4"(8A) 220V 1PH
50/60Hz
0 ~ 16 kgf/㎠(기본사양) 2 ~ 55℃ 100 liter/hr 2 sec 120 min
WRET-10 3/8"(10A) 150 liter/hr 1 ~ 10 sec 45 min
WRET-15 1/2"(15A)

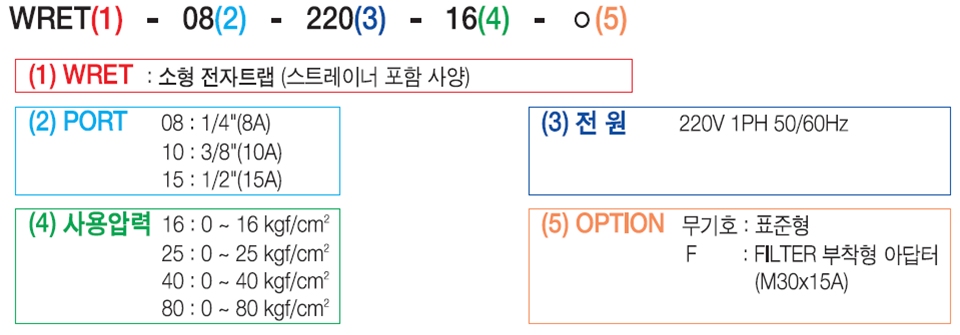

형식표시방법
제품이미지

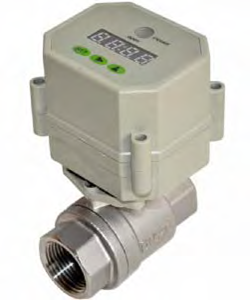

전동 드레인 트랩 WRMT - Series

제품이미지
장점
OPEN/CLOSE 동작 상태 확인이 가능하다.
동작의 신뢰성이 뛰어나다
넓은 범위의 시간(100HR) 조절이 가능하다.
설치가 간단하다.
볼밸브가 완전히 열려 스케일 배출이 탁월하다.
높은 방수,방진 등급을 유지한다. (IP67)
Stainless 재질의 밸브를 사용하여 내식성.내구성이 높다.
제철.화학.제지등 취약 환경에 강하다.
MODEL IN/OUT 전원 사용압력 주위온도 유체온도 open/close 조절시간
WRMT-15 1/2" (15A) 110V~220V
1PH
50/60Hz
0 ~10 kgf/㎠
(기본사양)
-15 ~ 50
2 ~ 75 ℃ 99hr 59min 59sec
WRMT-20 3/4" (20A)
WRMT-25 1" (25A)
형식표시방법

WRMT(1) - 15(2) - 220(3) - 10(4)

(1) WRMT
타임전동 볼밸브
(2)VALVE SIZE
15 : 1/2"(15A)
20 : 3/4"(20A)
25 : 1"(25A)
(3)전원
110V~230V 1PH 50/60Hz
(4)사용압력
10 : 0 ~ 10 kgf/㎠
20 : 0 ~ 20 kgf/㎠
(5)밸브재질
STAINLESS STEEL
활성화 알루미나 (Activated Alumina) SPX AA-60
열처리된 알루미나 수화물로부터 얻어지는 활성화 알루미나는 충격과 마찰에대해 높은 기계적 강도를 갖고 있다. 특히 상대습도 70% 이상의 다습한 공기중에서는 수분 흡수력이 강력하기 때문에 압축공기의 수분 제거용으로 가장 널리 사용되는 흡착제이다.
  • 다공질 입자의 높은 흡착 능력으로 최적의 수분 제거 가능
  • 낮은 마모성과 높은강도
    : 드라이어의 작동, 감압 및 가압 작용으로 인한 흡착제 분진 발생 최소화
    : 흡착제 수명 연장, 에어 드라이어의 오염 최소화
  • 균일한 흡착제 입자 크기
    : 매니폴스와 스크린의 막힘 현상 최소화, 흡착제로 인한 차압 최소화
  • 저온에서도 쉽게 재생되어 비가열식 드라이어에 매우 적합함.
  • 산업 등급 (Industrial Grade) 알루미나는 온도와 습도가 높으면 마모가 빨리 진행돠는 특성이 있어, 가열식 드라이어에는 반복 제습 및 온도에 대한 저항력이 강한 고수명 등급 (Extended Life Grade) 알루미나를 사용함.
몰레큘라시브 (Molecular Sieve) SPX MS-4
몰레큘라시브는 내열성이 높고 비표면적이 넓다. 망목 구조의 세공 결정 특성 덕분에 수분 함량이 적은 공기 속에서도 일정한 흡수율을 유지하므로 공기의 초건조도가 요구되는 분야에 적합하다. 몰레큘라시브의 비표면적은 480㎡/g, 수분 흡착 용량은 최대 22% 정도이고 재생온도는 200~320℃ 수준이다. 제품의 특성에 따라 공기용과 가스용으로 구분된다.
  • 높은 상대습도에서는 흡착력이 다소 떨어지지만, 상대습도가 낮은 경우 알루미나 겔보다 흡착 능력이 높음.
  • 재생을 위해서는 알루미나 겔보다 높은 온도가 요구됨.
  • 미세한 입자의 수분 제거에 탁월

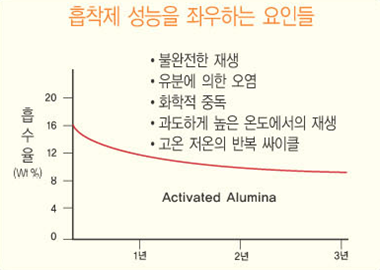

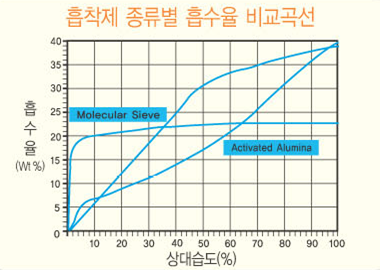

그래프

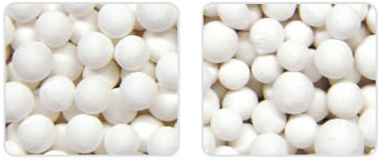

입자 크기와 형태가 고르고 일정한 당사의 흡착제(좌)와 눈에 띄게 불규칙한 타사의 흡착제(우)는 그 성능과 품질의 신뢰도가 육안으로도 확연히 구분된다.

그래프
그래프
Model Type Bead Size Container Size (kg)
Activated Alumina AA-4 Industrial Grade 1/8" 10 25 50 80 100 158 908
AA-25 1/4"
AA-60 3/16"
Molecular Sieve MS-4 Beads - 10 25 50 80 100 136 -

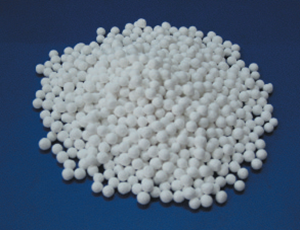

활성 알루미나 (F-200)

상품 정보
  • F-200은 특수공정으로 활성화한 알루미나로 표면이 매끄럽고 균일한 크기의 원형입니다.
  • 사용처에 따라 다양한 크기의 제품이 있습니다.
  • F-200은 다양한 액체 및 가스를 건조 시키는 우수한 흡착제입니다.
  • 모든 분자가 F-200에 어느 정도까지 흡착되더라도, 가장 높은 극성이 있는 분자는 우선으로 흡착됩니다.
제품의 장점
1. 균일한 크기
이 제품은 압력 변화가 공정에 영향을 줄 수 있는 중요한 고압 가스 탈수 장치에 특히 유용합니다. F-200의 균일한 원형 형태는 압축공기를 공급하여 건조 시키는 Dryer의 운전 시간 동안 흡착성을 균일하게 유지하여 공정에 균일한 제습공기를 공급하는 장점이 있습니다.
2. 높은 기계적 강도
F-200은 높은 기계적 강도를 가지고 있어 Tower에 공급되는 고압의 압축공기 허용응력에 대하여 형태의 변화가 없으며, 다른 흡착제에 비해 Tower 내에 충진되는 Gel의 허용 하중이 높아 Tower의 설계에도 유리 합니다.
3. 낮은 마모율
Dryer에 공급되는 압축공기의 조건 상 흡착제에 많은 마찰이 일어나 흡착제의 마모로 분진이 발생하게 됩니다. F-200은 타 흡착제에 대비 낮은 마모성으로 Dryer 운전 시 압력강하를 방지하고 작동되는 밸브 및 Air Filter의 교환 주기를 길게 합니다.
4. 높은 흡착 능력
F-200의 높은 표면 처리 형태는 Tower에 흐르는 유체의 수분 흡착수용량을 크게 합니다.

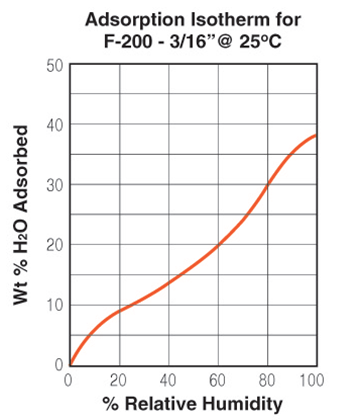

그래프
Physical
  7 X 14 Tyler mesh (2.0mm) 1/8 inch (3.2mm) 3/16 inch(4.8mm) 1/4 inch (6.4mm)
Surface Area, ㎡/g 360 355 344 325
Total Pore Volume, cc/g 0.5 0.5 0.5 0.5
packed Bulk Density, lbs/ft³(kg/㎥) 48 (769) 48 (769) 48 (769) 48 (769)
Crush Strength lbs, (kgs) 11 (5) 30 (14) 55 (25) 70 (32)
Adrasion Loss, wt% 0.1 0.1 0.1 0.1
Water Adsorption Data
Static Sorption @ 11%RH 8 8 7 7
Static Sorption @ 58%RH 22 22 21 19
Static Sorption @ 97%RH 42 42 40 38
Chemical wt%
AI₂O₃ 93.1
SiO₂ 0.02
Fe₂O₃ 0.02
Na₂O 0.30
LOI (250-1100℃) 6.5

※ 판매단위 : 50lb (22.68kg) / 2000lb (907kg)

Physical Properties
항목 Alumina Gel Silica Gel Molecular Sieves 저온재생 Gel
Size 2 ~ 6.4 2-5 1.5 ~ 5 2.4 ~ 4.75
Al₂O₃ 93% 0.3% - 15%
Si0₂ 0.02% 99% - 85%
Surface Area 360 ㎡/g 750 ㎡/g - 600 ㎡/g
RH 50% 18 wt% 26 wt% 20 wt% 23 wt%
RH 90% 40 wt% 43 wt% 21 wt% 38 wt%
Total Pore Volume 0.5 cc/g 0.37 cc/g 0.4 cc/g 0.45 cc/g
B ulk Density 769 g/1 750 g/1 700 g/1 760 g/1
Crush Strength 25 ~ 32 kg - 20 kg 15 ~ 20 kg
Regen eration Temp. 175 ~ 250℃ 150 ~ 180℃ 200 ~ 300℃ 120 -140℃
Few Dust by Handling 묻어남 좋음 묻어남 좋음
Crack in Boiled Water 좋음 깨짐 좋음 좋음
Activated Alumina
다공질의 산화알루미늄 흡착제로서 표면적이 크고, 충격과 마찰에 대한 기계적 강도가 높을 뿐만 아니라 수문 접촉에도 강하기 때문에 제습제로서는 가장 많이 사용되고 있는 흡착제입니다. 가열에 의한 재생 시 요구 노점에 따라 재생 온도 범위는 175~25C℃이며, 최저 평형 노점은 압력하 -76℃ 정도입니다.
Molecula Sieves
상대습도에 관계없이 비교적 높은 흡착 특성을 유지하며, 입구 온도에 따라 흡착률이 급격히 감소하는 실리카겔과 알루미나겔과는 달리, 흡착률이 서서히 감소하기 때문에, 입구 온도가 높거나 상대습도가 낮은 경우에 주로 사용됩니다. 가열에 의한 재생 시 요구 노점에 따라 다르지만 재생은 도범 위는 200-3℃이며, 최저 평형 노점은 압력하 -80℃ 정도입니다
Silica Gel
입구 온도가 낮고 상대습도가 높을 경우에 수분 흡착 능력이 우수하며, 강도는 약해 잘 부서진다. 가열에 의한 재생 시 재생 소요 열량이 가장 적으며, 요구 노점에 따라 재생은 도 범위는 150 ~ 180℃이고, 250℃ 이상 가열하면 흡착능력률 상실하며, 최저 평형 노점은 압력하 -70℃ 정도입니다
저온재생 Gel
입구 온도가 낮고 상대습도가 높을 경우에 수분 흡착능력이 우수하며, SilicaGel의 단점을 Si0₂ 와 Al₂O₃를 합성하여 보완 Aluminum Gel에 비해 분진 발생률이 낮고, 2배에 가까운 비 표면적을 갖고 있어 수분 흡착력이 높습니다. 가열에 의한 재생 시 재생 소요 열량은 AluminumGel 정도이며, 낮은 은도 영역 (140℃ ~ 150℃)에서도 재생이 가능합니다. 250℃ 이상 가열하면 흡착 능력을 상실하며, 최저 평형 노점은 압력하 -70℃ 정도입니다
XENTAUR
APPLICATION
Monitoring and control of air dryer
Plastic dryer
Welding gases
Laser gases
Petrochemical feedstock gases
Natural gas processing, transportation and distribution
Clean rooms
Transformer and witch gear insulation gases
Glove boxes
Cryogenic gases
Heat treating furnaces
Industrial specialty gases
Many more

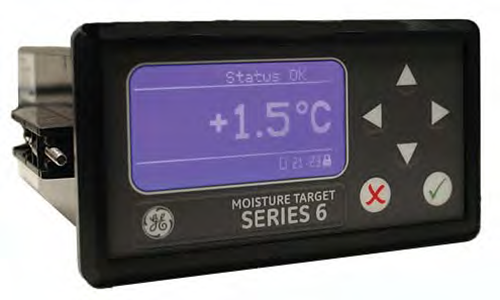

Moisture Target™ Series 6
Features
Low-cost, single-channel hygrometer for OEM applications
M Series moisture probe or VeriDri moisture transmitter compatible
NEMA 4 weatherproof membrane front display / keypad
Built-in isolated current or voltage analog output
MicroSD card for logging data up to 32 GB
Panel-mount and board-level confi gurations
Fail-safe fault alarm relay
Two Form C measurement alarm relays
Upgrades from MTS5 with adaptor face plate
Applications
This single-channel analyzer measures moisture in compressed air and gases. Designed for permanent installations, it is used in conjunction with M Series moisture probe or VeriDri moisture transmitter for air/gas dryer original equipment manufacturer (OEM) applications:
  • Regenerative desiccant air or gas dryers
  • Plastic drying applications prior to injection / blowmolding
  • Medical air dryers
  • Glove box monitoring

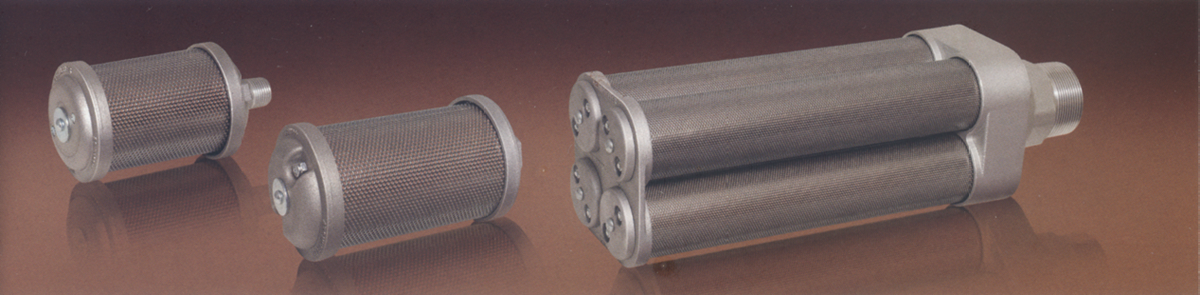

머플러

RELIRF CALCE MUFFLER - ALWITCO (U.S.A.)
압력 평형 기능을 실현
AIR EXHAUST MUFFLER에 안전변 기능을 추가.
산업용 소음기의 표준
에어 구동 장치에서 배출되는 소음을 효과적으로 감소
MUFFLER 내부 압역이 사승하면 안전변이 동작
안전변 장착으로 MUFFLER 막힘에 의한 파손 방자
배출압력 12 bar까지 사용 가능함
신뢰성 높은 Allied Witan사의 검증된 제품

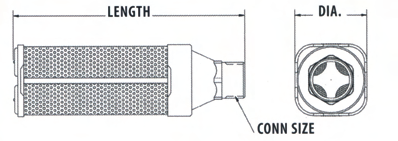

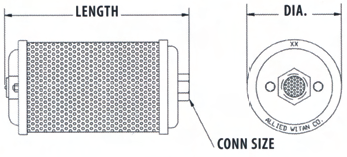

SIZE CONN. SIZE (BSPT) ITEM NO. Diameter (mm) Length (mm) Flow (N㎥/min)
X05 1/2" 0.322005 80 153 7.3
X70 2/4" 30322007 86 183 15.4
X10 1" 0322010 98 222 22.6
X15 1-1/2" 0322015 133 345 58.9
X20 2" 0322020 133 479 90.6
X30 3" 0322030 178 581 203.9
X40 4" 0322040 203 589 396.5
X60 6" 0322060 280 784 1019.5

▶ 소음기는 과도한 진동을 피하고 안전이 확보된 위치에 설치하여야 함.
